A bacia hidrográfica do Cancela, afluente do Arroio Cadena, está localizada em área intensamente urbanizada da cidade de Santa Maria. Possui área de 4,9 km2 e declividade média de 0,02 m/m.

   Está em funcionamento a estação fluviográfica, com registrador eletrônico do tipo Orphimedes, instalado em 11/2003, e estação pluviográfica, com registrador eletrônico, instalada em 12/2003. Além do monitoramento, estão sendo realizados os seguintes estudos:

• modelagem hidrológica utilizando modelo SWMM;
• avaliação da qualidade da água e resíduos sólidos;
• caracterização do transporte de sedimentos em rios;
• análise da propagação do sedimento em superfícies asfálticas.

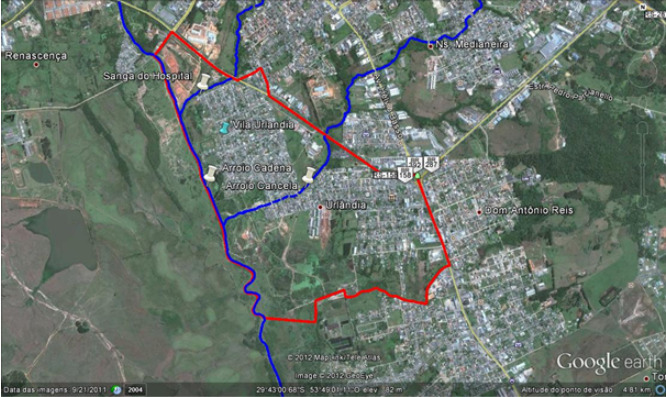

 Imagem de Satélite Ikonos da Bacia do Cancela

Mapas da Bacia e detalhe de cheia na saída da bacia do Cancela

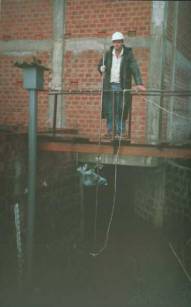

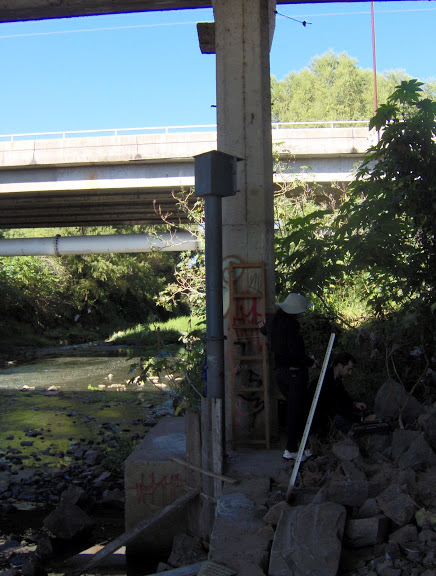

Estação Fluviográfica do Cancela e medição de vazão nesta em período de cheia.

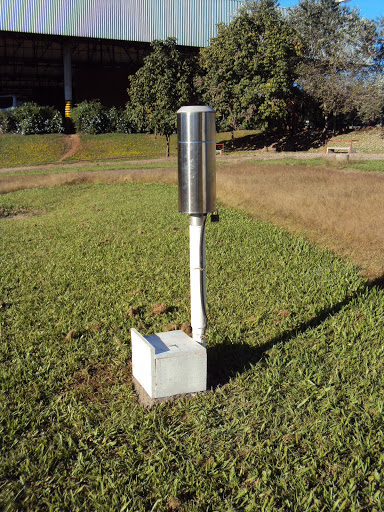

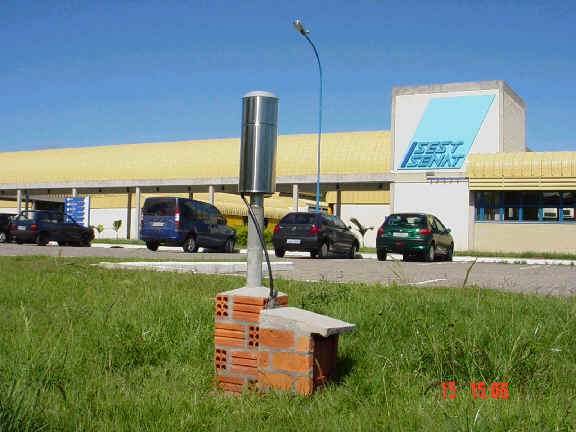

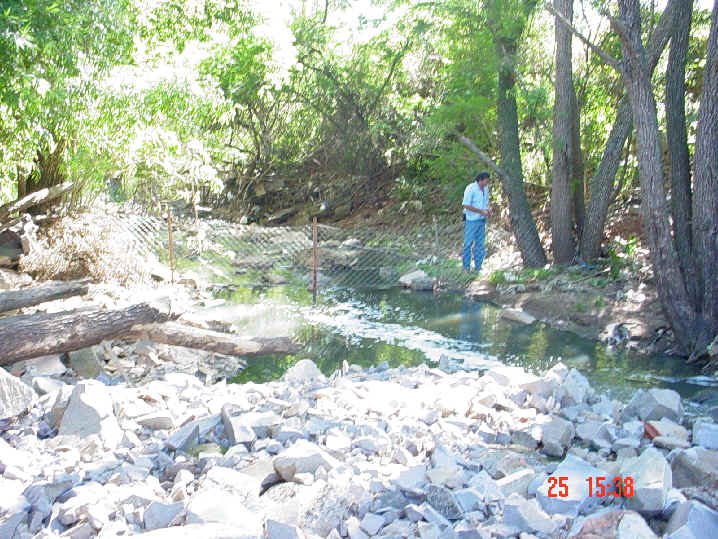

Estação Pluviográfica Sest Senat e Rede para Coleta de avaliação dos resíduos sólidos transportados na rede de drenagem

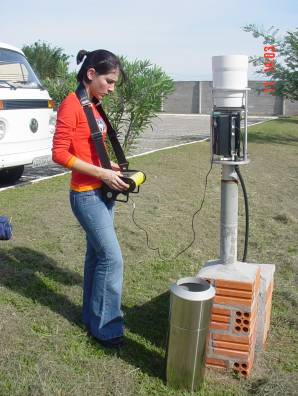

Coleta de dados de precipitação e Coleta de dados de nível do Orphimedes



 Uso do solos na Bacia

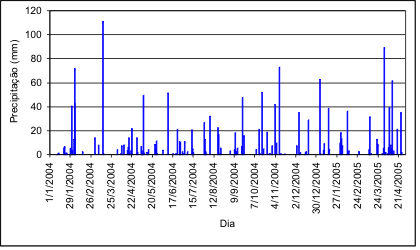

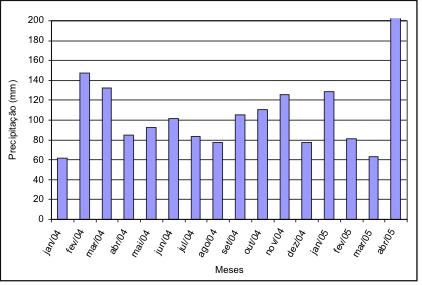

Precipitação diária e Precipitação mensal da estação pluviográfica Sest Senat.

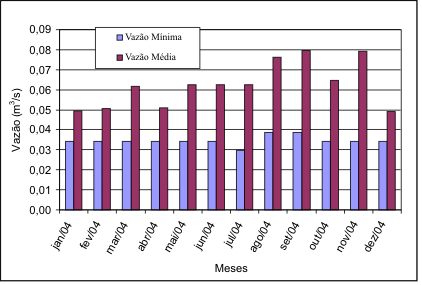

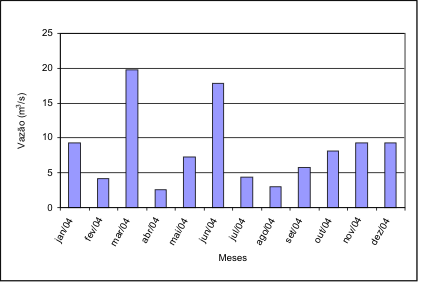

 Vazões mínimas e máximas médias mensais da estação fluviográfica do Cancela

A bacia hidrográfica Sítio do Tio Pedro está localizada nas margens do reservatório do DNOS, na localidade do Campestre do Menino Deus, às margens do reservatório da barragem do Vacacaí Mirim, numa região de encosta, em fase de urbanização, com área de 0,53 Km² (537.488,00 m²) e com perímetro de 2,75 km (2.759,00 m).

    Nessa bacia foi operada a estação fluviográfica Sítio do Tio Pedro, localizada nas coordenadas de longitude 53°47’37,6” oeste de Greenwich e a latitude 29°39’59,5” sul, no período compreendido entre 01/06/2000 e 30/11/2001.

    A tabela abaixo apresenta as sua principais características e a figura abaixo apresenta a ocupação do solo da bacia.

Características físicas da bacia em estudo

    Com o objetivo de reativar e ampliar o monitoramento na bacia Sitio do Tio Pedro, a estação existente (Sítio do Tio Pedro) teve as suas instalações reformuladas e ampliadas, sendo reformada e re-equipada. Foi também instalada uma nova estação fluviométrica (Sítio do Tio Pedro 2), com o objetivo de monitorar separadamente a área mais urbanizada. Ambas as estações estão  dotadas de calha medidora de vazão, linígrafo eletrônico, régua hidrométrica e equipamentos de amostragem de sedimentos em suspensão e de medição da descarga sólida por arraste de fundo. Para o registro da precipitação foi instalado, no mesmo local das estações fluviométricas, um pluviômetro eletrônico com data loger que permite uma discretização temporal em intervalos de tempo mínimos de 1 minuto.

Ocupação do solo na bacia hidrográfica Sítio do Tio Pedro.Santa Maria/RS, 2001.

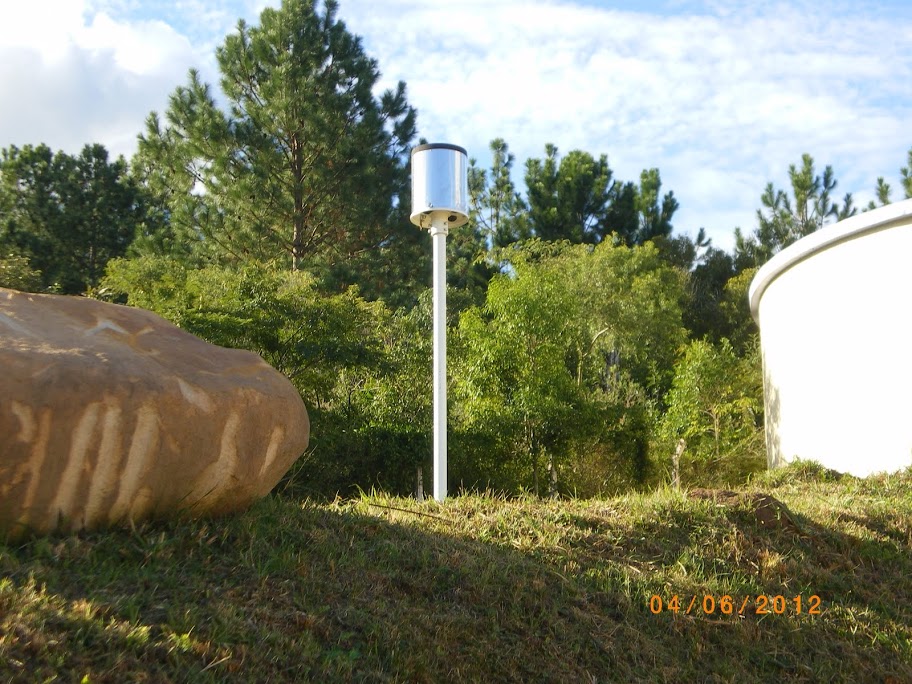

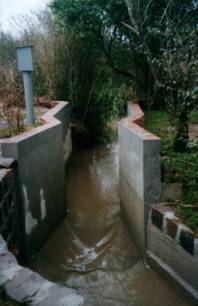

Estações Fluviográficas e estação pluviográfica do Sitio do Tio Pedro

 Amostradores Helley-Smith modificados, em operação na estação Sítio do tio Pedro

Esquema do amostrador Waslenchuk utilizado no HDS-CT- UFSM (BELINASO, 2002) e amostrador US-BMH-53 modificado em operação em um pequeno curso d’água

Equipamentos utilizados na estaçao do Sitio do Tio Pedro:

Linígrafo utilizado nas estações fluviométricas Sítio do Tio Pedro I  e Sítio do Tio Pedro II	Amostrador de estágio único US-U-59.                      (CARVALHO, 1994)

Detalhe do amostrador de sedimento automático  de fluxo ascendente tipo ANA (US-U-59),  utilizado pelo HDS/CT/UFSM.	Amostrador AMS-1 (US-DH-48)

    Os gráficos mostram os dados de precipitação diária e mensal do pluvio Campestre do Menino Deus, do período compreendido entre dezembro de 2001 e novembro de 2003.

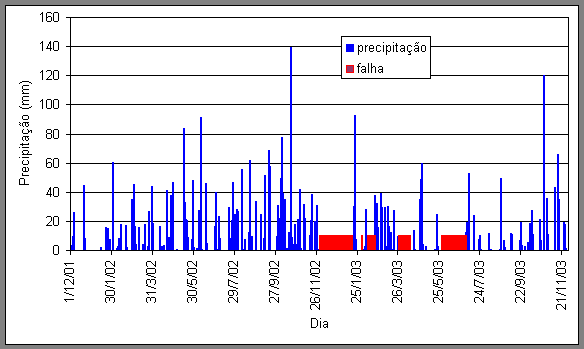

Gráfico da precipitação diária registrada pela estação Campestre do Menino Deus,

entre dezembro de 2001 e novembro de 2003.

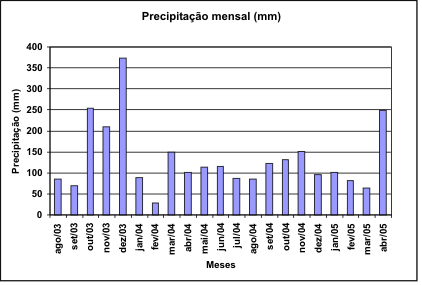

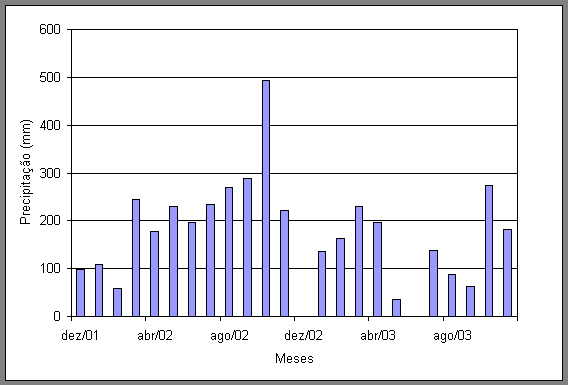

Gráfico da precipitação mensal da estação pluviográfica Campestre do Menino Deus e

Sítio do Tio Pedro.

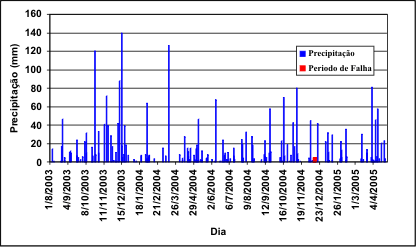

Precipitação diária na estação pluviográfica Sítio do Tio Pedro.

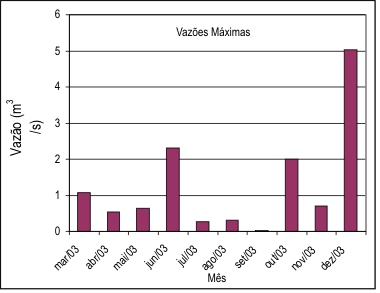

Vazão máxima mensal na estação fluviográfica Sítio do Tio Pedro I e Sítio do Tio Pedro II.

A bacia hidrográfica Alto da Colina localiza-se no município de Santa Maria, RS, estendendo-se pelos bairros Camobi, São José e Pains. Esta bacia hidrográfica está em fase de urbanização e apresenta problemas marcantes de drenagem urbana, que têm causado prejuízos econômicos e sociais. Na fotografia aérea da bacia abaixo estão  destacadas as estações fluviográficas Alto da Colina I e Alto da Colina II e estação pluviográfica Vila Maria.

Foto aérea da região da bacia Alto da Colina,destacando as estações de

monitoramento hidrológico e a rede de macrodrenagem.

    Dentre os trabalhos realizados na bacia pode-se destacar o monitoramento hidrológico, obtenção das características físicas através de um levantamento topográfico, cadastramento da rede de drenagem pluvial, estudo da taxa de infiltração, estudo de parâmetros de qualidade d’água, estudos sedimentológicos e quantificação da produção de resíduos sólidos.

      A região delimitada pela bacia Alto da Colina tem área total de 1,82 km², e tipologias de uso e ocupação do solo distribuídas em áreas de reflorestamento (10%), áreas urbanizadas (30%), pastagens (49%) e áreas de plantio (11%). Ela possui uma área rural mais a jusante, delimitada pela sub-bacia Alto da Colina II e uma área em urbanização mais a montante,que juntamente com a bacia Alto da Colina II forma a bacia Alto da Colina.

     As principais características  das áreas drenadas pelas bacias AC1 e AC2 são apresentadas na tabela abaixo:

Características físicas da bacia hidrográfica Alto da Colina

    *IMP= áreas impermeáveis

MONITORAMENTO HIDROLÓGICO

          A bacia Alto da Colina vem sendo monitorada por duas estações fluviográficas e uma pluviográfica. As estações fluviográficas são equipadas com registradores de nível digitais do tipo Thalimedes (OTT). A bacia foi dividida em duas áreas de monitoramento sendo que a estação Alto da Colina II monitora a parte rural da bacia, e a estação Alto da Colina I, instalada à jusante da área urbana da bacia. A estação pluviométrica Vila Maria se localiza na parte rural da bacia, próximo à estação Alto da Colina II, e opera com um registrador digital do tipo Pluvio (OTT).

Estação fluviométrica Alto da Colina I e II

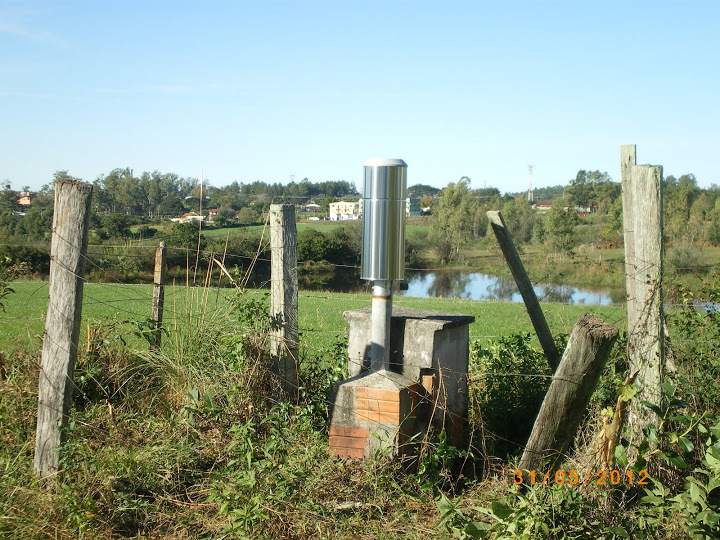

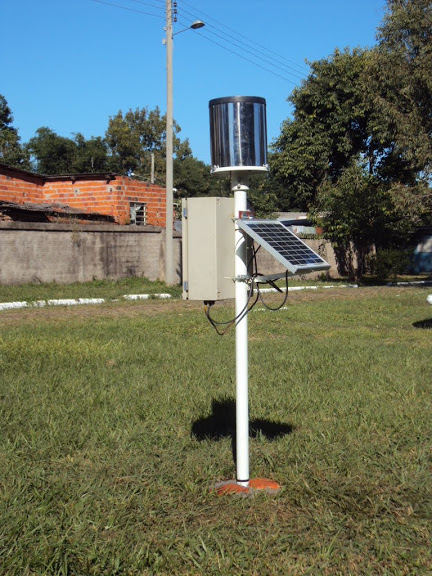

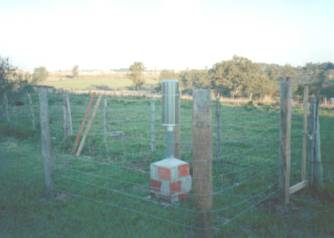

Estação pluviométrica Vila Maria, instalada dia 05/12/00 e ainda em operação.

__________________________________________________________________________________

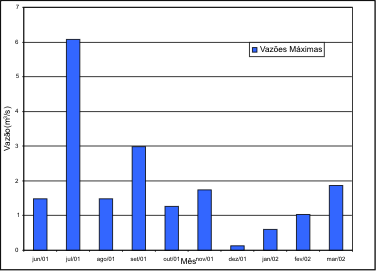

Gráfico das vazões máximas mensais do Alto da Colina I

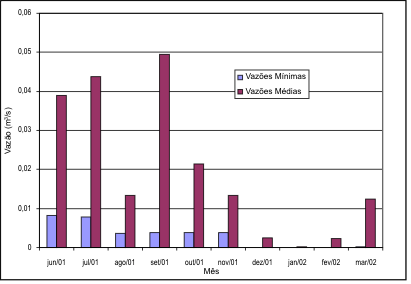

Gráfico das vazões mínimas e médias mensais do Alto da Colina I

Gráfico das vazões máximas mensais do Alto da Colina II

Gráfico das vazões mínimas e médias mensais do Alto da Colina II

Gráfico da precipitação diária na bacia Alto da Colina, registrada pela estação Vila Maria

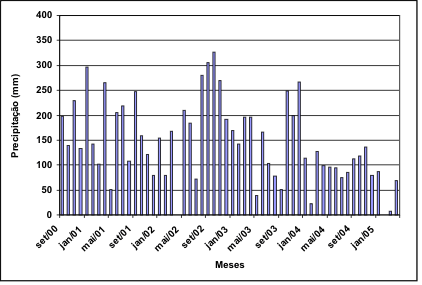

Precipitação mensal na estação pluviográfica Vila Maria.
